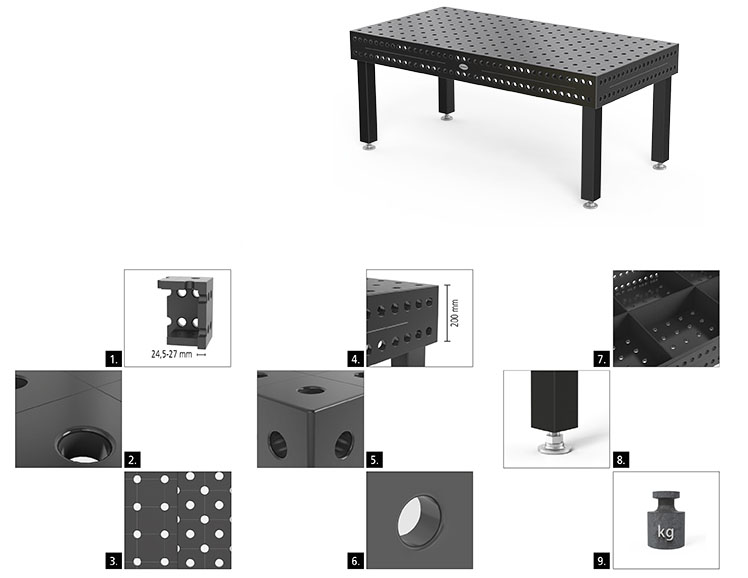

1. Толщина
материала:
ок. 24,5-27 мм |
|
2. Материал:
- высококачественная сталь
S355J2+N(st 52/3)
+ плазменное
азотирование |
|
3. Данные:
- расстояния между
отверстиями 100 мм;
- шаг матричной сетки
100 мм. |
| |
|
|
|
|
4. Боковая стенка:
- Высотой 200 мм.
- Дополнительные отверстия
дают возможность
параллельной фиксации
шагом 50 мм |
|
5. Трудоемкие скругления:
- Скругления в 3 мм по верхнему
краю стола снижают риск
повреждений элементов и
задействованных деталей.
- Скругления 6 мм по углам
смягчают возможный удар
о плиту
|
|
6. Системные отверстия:
- 28,15 Ø
|
| |
|
|
|
|
7. Опоры стола:
- Радиус трубы 90х90 мм.
Опорная пятка Ø 900 мм
(из цельного материала).
- Точная регулировка опоры
50 мм
(только для стандартных опор) |
|
8. Допустимая нагрузка:
- Нагрузка на одну опору -
2000 кг.
- на 4 опоры - 4000 кг.
- на 6 опор - 6000 кг.
- на 8 опор - 8000 кг. |
|
9. Ребра жесткости:
- Множественные ребра
внутри стола служат
для обеспечения
большей стабильности и
точности |
